可持续景观设计践行者

国内首批落地雨水花园

阿普贝思雨水花园


2017/05/23 产业园区




-01-

/////项目背景/////

Background

快速城市化下重上不重下的失衡发展,致使丰雨期所带来的城市问题更加突出。过去3年,我国360多个城市遭内涝,2015上半年已有41座城镇因暴雨内涝受淹。“逢雨必涝”已成为我国城市重大灾害之一。


▲夏日雨后

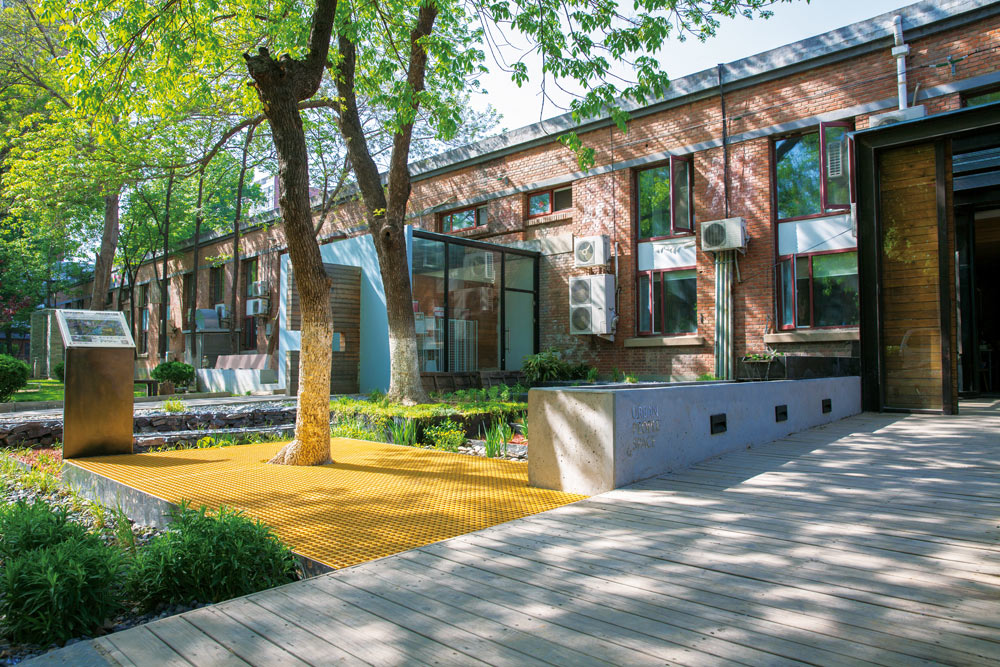

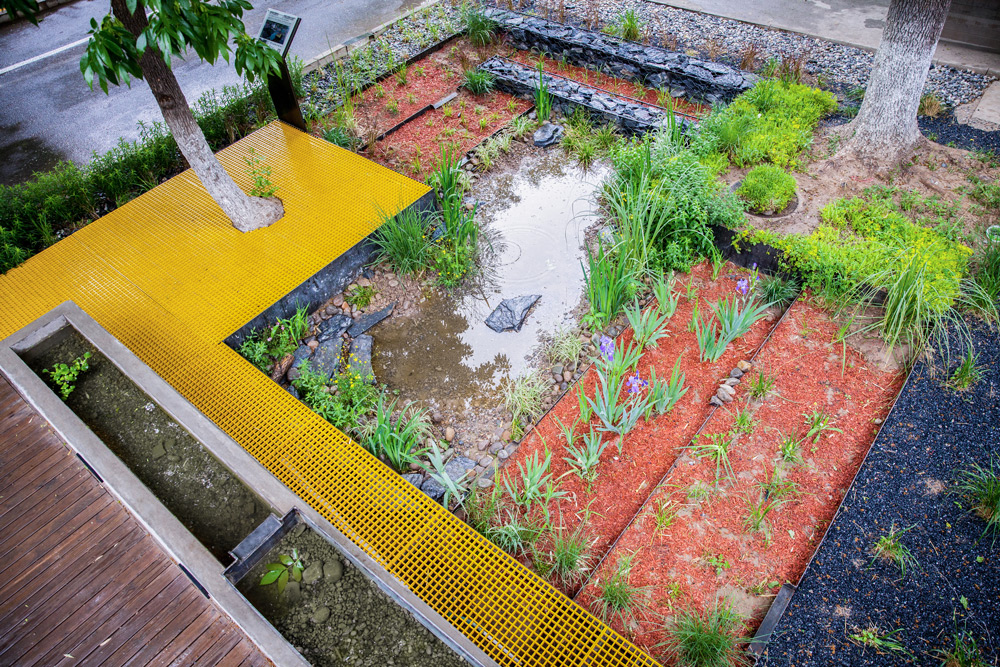

▲建成后的雨水花园



-02-

/////场地溯源/////

History

项目基地位于768创意园区,园区前身为大华电子仪器厂,是我国建国初期156项重点项目之一,始建于上世纪50年代,由原苏联设计师设计,是现存为数不多的老工业遗址之一。2009年改造为以知识创新、科研研发、设计创意为主的文创企业聚集地。

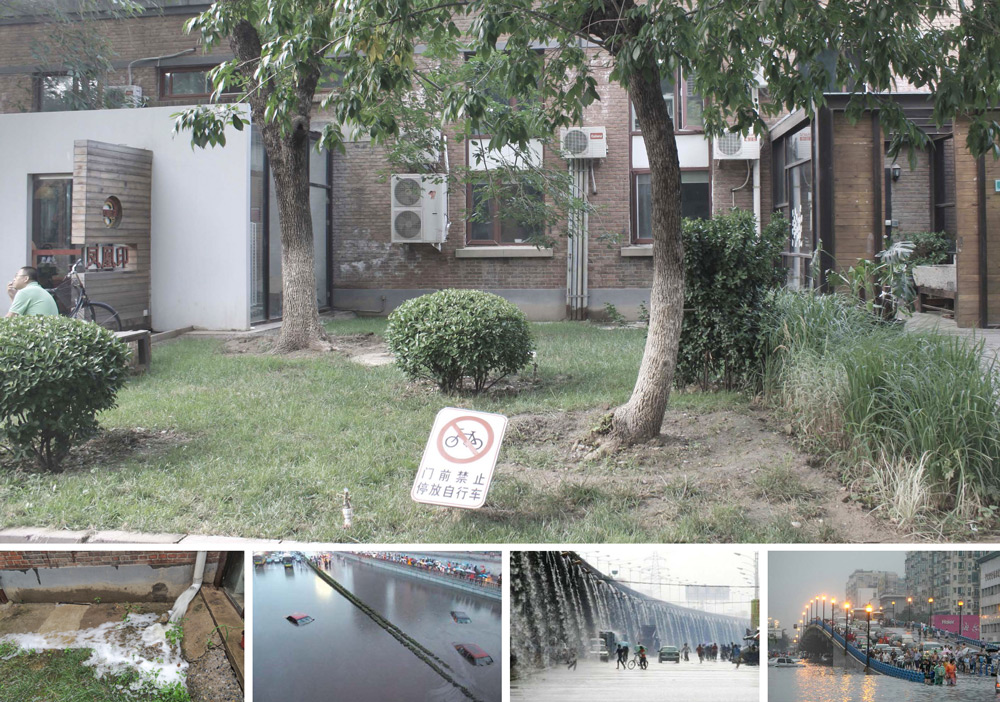

▲项目前身

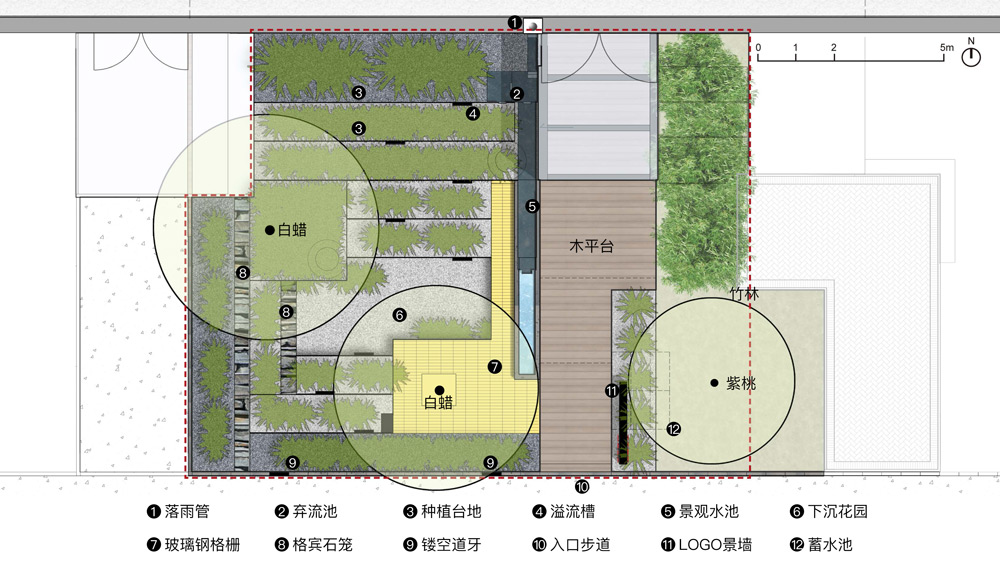

▲平面图

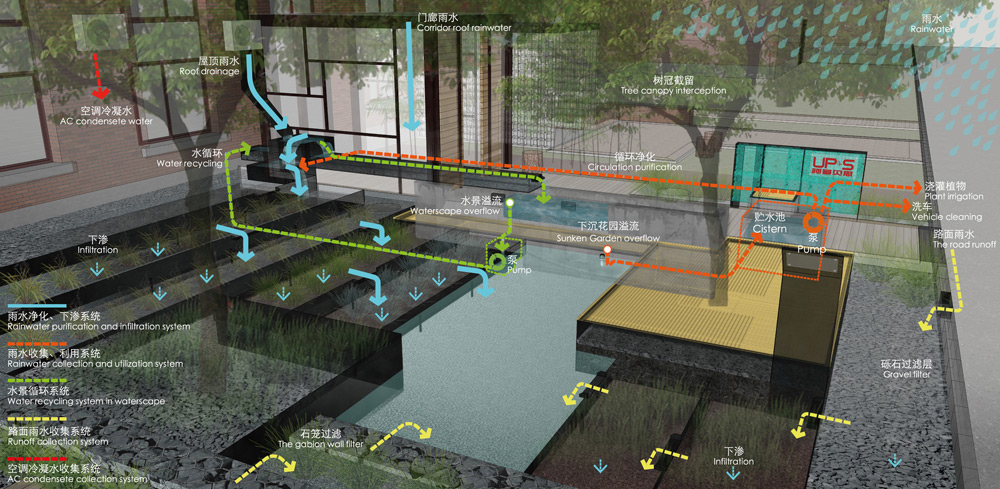

▲雨水分析图



-03-

/////雨水系统/////

Rainwater system

屋顶雨水经落水管进入弃流池初步沉淀后,一部分进入循环水景,另一部分通过层层台地滞留、净化、下渗,径流部分获得最长线的行走距离,汇入中心下沉花园。同时道路雨水从开口道牙经过台地净化,干净的雨水也汇入下沉花园。当雨水量超过设计容量时,过多的雨水通过溢流装置进入地下贮水池,雨后泵送回第二层台地循环净化,或用于植物浇灌、洗车等,场地内部雨水自行消解。建设的过程中,下沉花园与上层台地实现土方平衡,减少外运成本。为探索出适宜雨水花园的材料与植物,尝试使用多种新的品类,在满足功能需求的前提下追求雨水花园营建的艺术化,尊重和感受雨水之美。

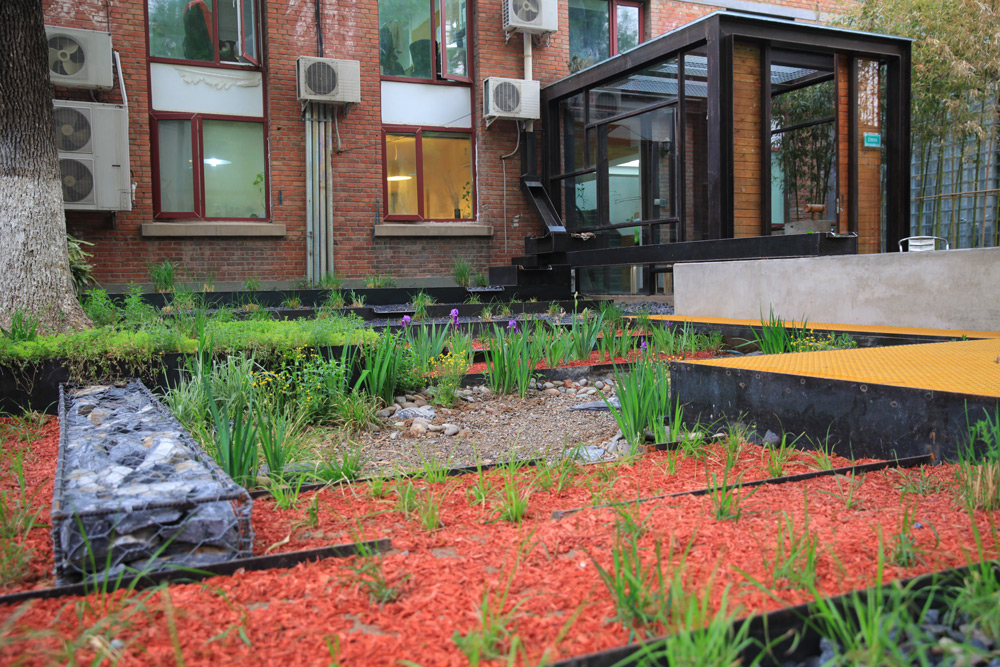

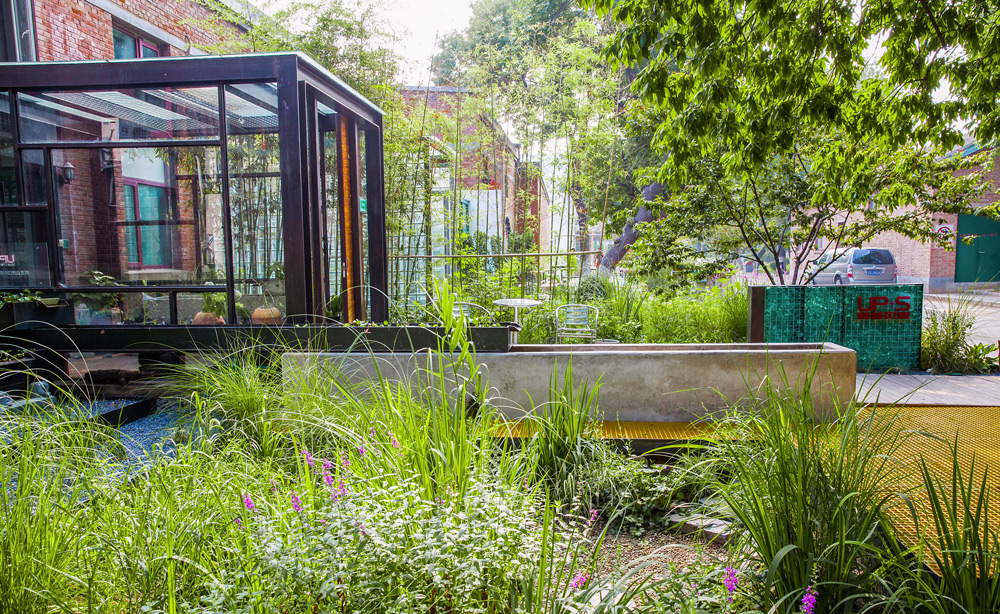

▲夏季的雨水花园

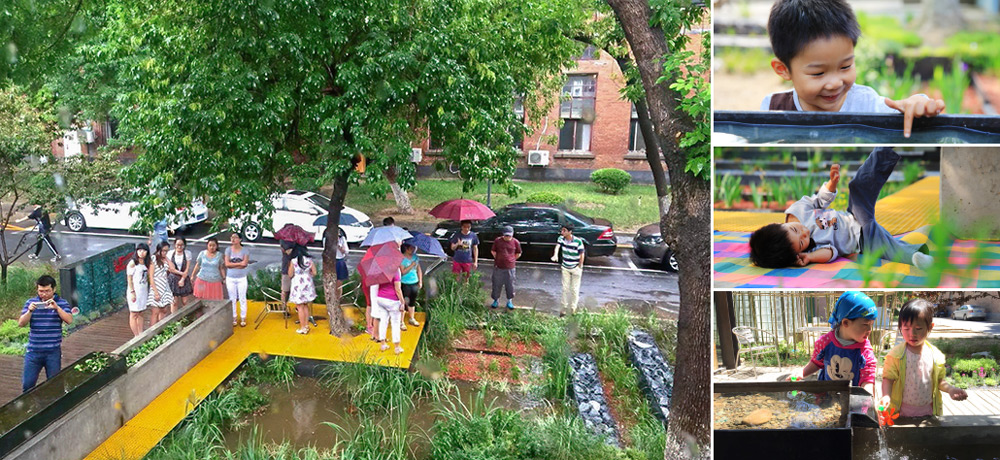

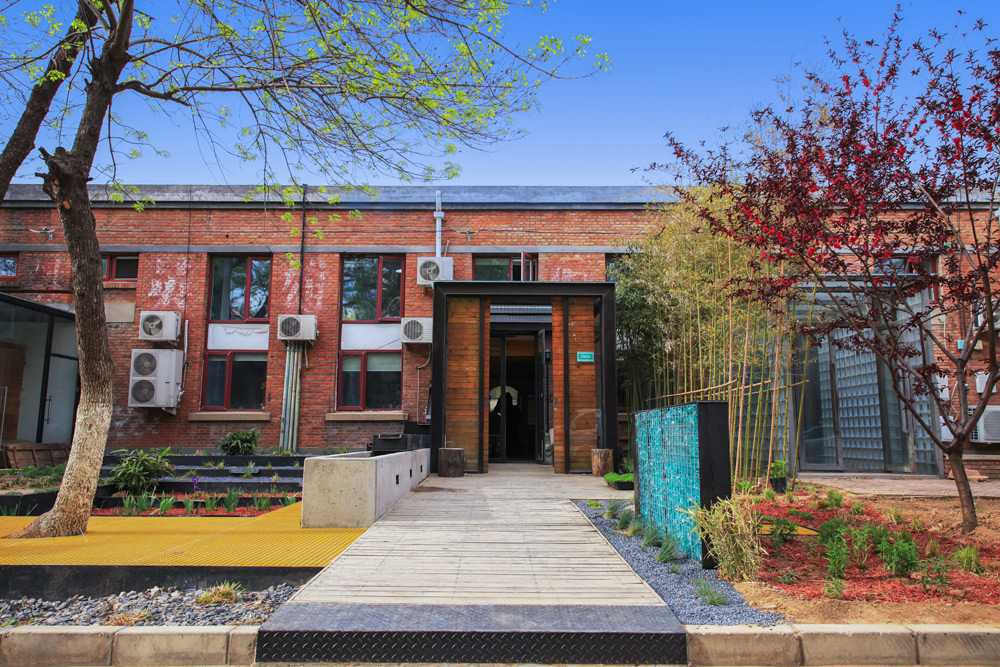

▲为社区带来良好的社会效益



-04-

/////场地设计/////

Design

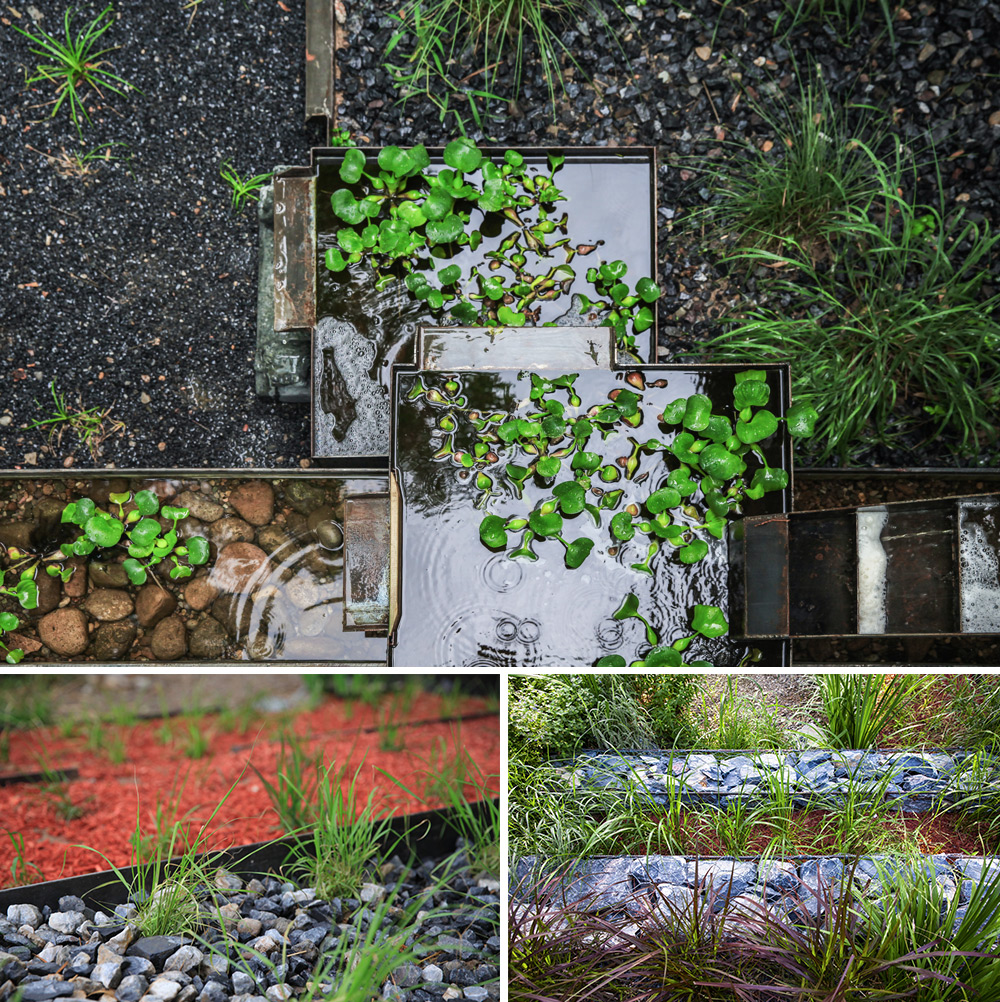

雨水花园对建筑屋顶及周边场地的雨水进行有效地渗透、滞留、净化、蓄积、利用、排放,对雨水进行管理,成为真正的雨水银行。阿普雨水花园新景观的微创新,雨水路径、台地、低维护植物、节能型材料和明快的色彩是其5个显著的特征。在设计中,注重雨洪设施的景观化处理,低影响材料清水混凝土水槽呈现自然亲切质感,透水的明黄色玻璃钢格栅是利用废旧材料的再次加工而成,像征四季都在盛放的迎春花,黑色钢板硬朗的线条感,凸显台地层次,与水的柔美相配合刚柔并济。低影响、低成本、低维护的三低景观在花园中无处不体现,形成技艺兼备的雨水系统:形态遇到生态,可观可玩可用的生态空间。

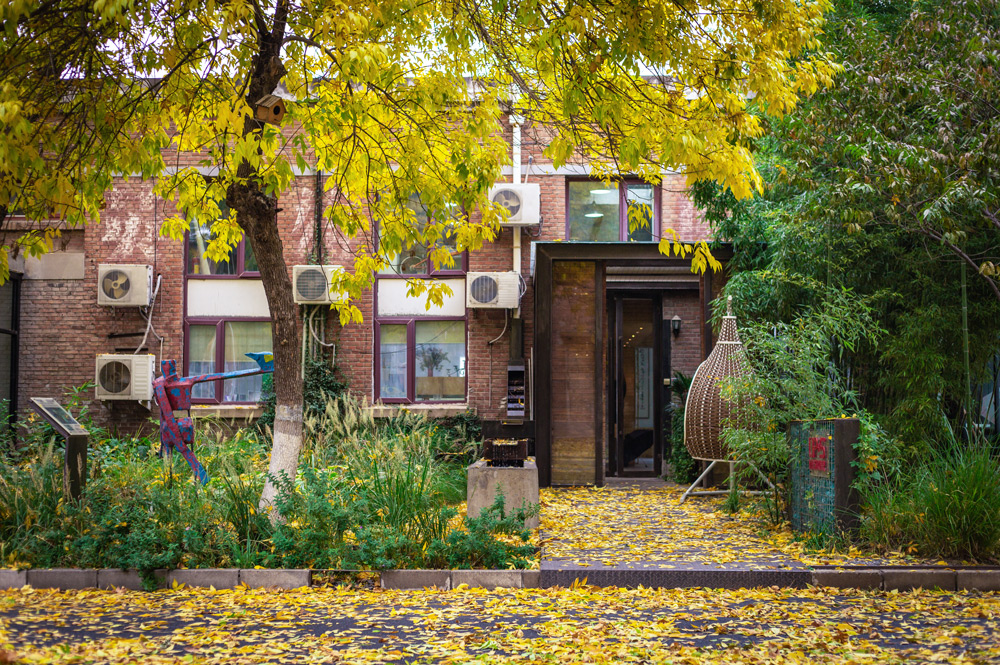

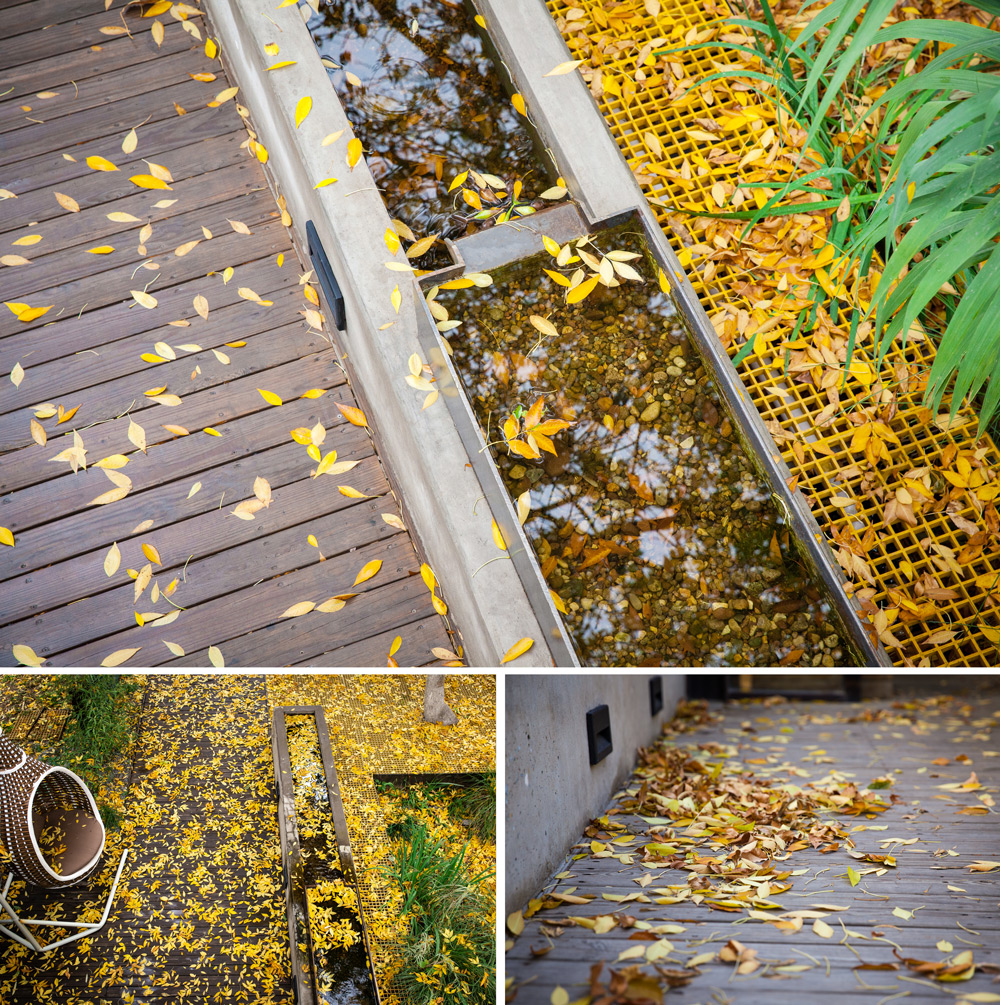

▲秋天的雨水花园



-05-

/////场地空间/////

Space

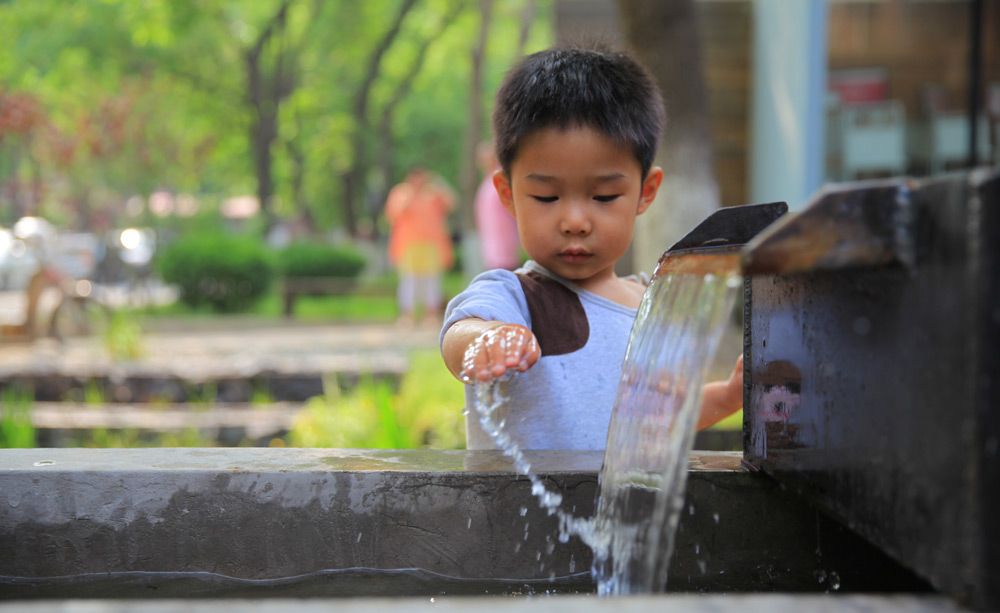

在设计中,空间的使用功能也是重点考虑的内容,格栅平台方便近距离的接触和观察雨水花园和循环水景,让雨水设施可亲近和互动。这点在建成之后体现的十分明显,平台时常出现雨水花园的求知者,这里成为了雨水花园教育和宣传的基地。水景设计尺度适宜,对净化后雨水的利用成为其亮点,潺潺的水声让人感觉放松和宁静,午后这里成为员工休闲交流的重要场所,同时也吸引儿童乐此不疲的戏水玩而耍。

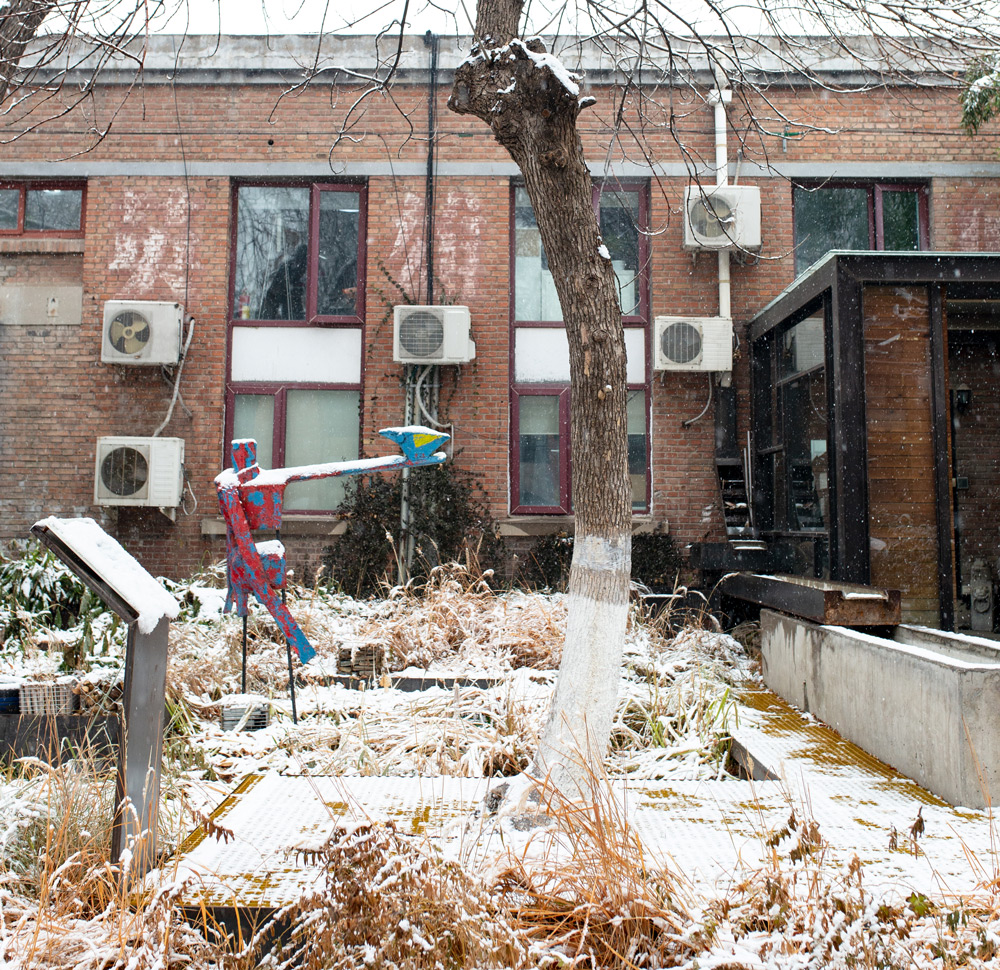

▲冬季的雨水花园



-06-

/////检测与后期维护/////

Detection and Maintenance

雨水花园建设过程中及建成后,我们分别收取花园不同位置的雨水,包括弃流缓冲池、景观水槽、下沉花园、蓄水池各处,结合当日降雨量及雨型进行长期的记录和综合分析。虽然是低维护花园也仍然需要定期的对植物和雨水系统进行维护,以保证雨水花园发挥其净化和收集雨水的作用。

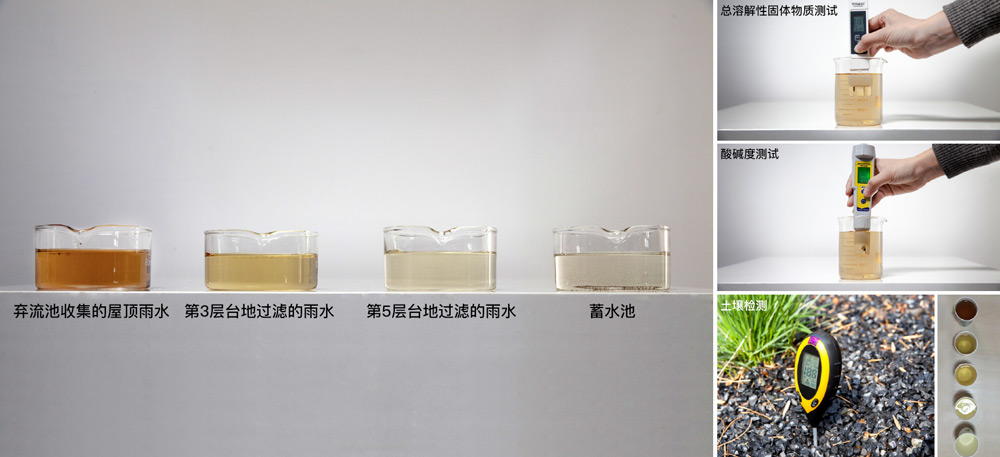

▲采样分析



项目名称:阿普贝思雨水花园
项目地址:北京海淀
项目规模:136㎡
设计时间:2015
建成时间:2015
业主单位:UP+S阿普贝思联合设计机构
景观设计:UP+S阿普贝思联合设计机构
摄  影:童景星 林章义
注:文章所有图片拍摄于阿普贝思雨水花园,图片版权均归阿普贝思所有,未经书面许可,任何人不得使用。
